Activiti工作流

1.简介

Activiti项目是一项新的基于Apache许可的开源BPM平台，从基础开始构建，旨在提供支持新的BPMN 2.0标准。

Activiti是一种轻量级，可嵌入的BPM引擎，而且还设计适用于可扩展的云架构。 Activiti将提供宽松的Apache许可2.0，同时促进Activiti BPM引擎和BPMN 2.0的匹配。

2.Activiti的7大服务

  • RepositoryService：提供一系列管理流程部署和流程定义的API。

  • RuntimeService：在流程运行时对流程实例进行管理与控制。

  • TaskService：对流程任务进行管理，例如任务提醒、任务完成和创建任务等。

  • IdentityService：提供对流程角色数据进行管理的API，这些角色数据包括用户组、用户及它们之间的关系。

  • ManagementService：提供对流程引擎进行管理和维护的服务。

  • HistoryService：对流程的历史数据进行操作，包括查询、删除这些历史数据。

  • FormService：表单服务。

3.应用实例

3.1.开发组件

名称 版本
HighGoDB 安全版V4.5、企业版V5及以上
HgdbJdbc 6.2.4
JDK 1.6、1.7、1.8
Java IDE IntelliJ IDEA
SpringBoot 2.1.0.RELEASE
Activiti 7.0.0.Beta2

3.2.工程示例


3.3.主要文件

pom.xml

<parent>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>2.1.0.RELEASE</version>
</parent>
<properties>
    <java.version>1.8</java.version>
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    <project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding>
</properties>
<dependencies>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-web</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-jdbc</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-test</artifactId>
        <scope>test</scope>
    </dependency>
    <!-- https://mvnrepository.com/artifact/org.activiti/activiti-spring-boot-starter -->
    <dependency>
        <groupId>org.activiti</groupId>
        <artifactId>activiti-spring-boot-starter</artifactId>
        <version>7.0.0.Beta2</version>
    </dependency>
    <dependency>
        <groupId>org.projectlombok</groupId>
        <artifactId>lombok</artifactId>
        <optional>true</optional>
    </dependency>
    <dependency>
        <groupId>com.highgo</groupId>
        <artifactId>HgdbJdbc</artifactId>
        <version>6.2.4</version>
    </dependency>
</dependencies>

application.yml

spring:
  datasource:
    url: jdbc:highgo://xxxx:5866/activiti?currentSchema=activiti
    username : sysdba
    password : XXXX
    driver-class-name: com.highgo.jdbc.Driver
  activiti:
    #1.flase：默认值。activiti在启动时，对比数据库表中保存的版本，如果没有表或者版本不匹配，将抛出异常
    #2.true： activiti会对数据库中所有表进行更新操作。如果表不存在，则自动创建
    #3.create_drop： 在activiti启动时创建表，在关闭时删除表（必须手动关闭引擎，才能删除表）
    #4.drop-create： 在activiti启动时删除原来的旧表，然后在创建新表（不需要手动关闭引擎）
    database-schema-update: true
    #自动部署验证设置：true-开启（默认）、false-关闭 true时项目启动会自动部署
    check-process-definitions: false
    #注意，如果activiti后面加上了/，就要求启动的时候process文件夹中需要有流程定义文件
    #是指定activiti流程描述文件的前缀（路径），启动时，activiti就会去寻找此路径下的流程描述文件，并且自动部署
    process-definition-location-prefix: classpath:/processes/
    #  suffix 是一个String数组，表示描述文件的默认后缀名，默认**.bpmn和**.bpmn20.xml
    #    process-definition-location-suffixes:
    #      - **.bpmn
    #      - **.bpmn20.xml
    #  Activiti7历史数据无法自动插入，开启下面两个配置
    # 检测历史表是否存在  activiti7默认没有开启数据库历史记录 启动数据库历史记录
    db-history-used: true
    #记录历史等级 可配置的历史级别有none, activity, audit, full
    #none：不保存任何的历史数据，因此，在流程执行过程中，这是最高效的。
    #activity：级别高于none，保存流程实例与流程行为，其他数据不保存。
    #audit：除activity级别会保存的数据外，还会保存全部的流程任务及其属性。audit为history的默认值。
    #full：保存历史数据的最高级别，除了会保存audit级别的数据外，还会保存其他全部流程相关的细节数据，包括一些流程参数等。
    history-level: full
    # 解决频繁查询SQL问题
    async-executor-activate: false

leave.bpmn20.xml

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/processdef">
  <process id="leave" name="leave" isExecutable="true">
    <startEvent id="sid-4bb1b894-4189-4443-9d51-08408088e392"/>
    <userTask id="sid-76b385e0-c375-40af-afbe-9623fe40ee7f" name="部门经理审批" activiti:assignee="${bm}"/>
    <sequenceFlow id="sid-fbfc3fc7-99c7-46fd-9825-1f5d3fa6e82a" sourceRef="sid-4bb1b894-4189-4443-9d51-08408088e392" targetRef="sid-76b385e0-c375-40af-afbe-9623fe40ee7f"/>
    <userTask id="sid-4a6bd0e8-285a-4770-b49d-5fa2f8dc698b" name="总经理审批" activiti:assignee="${gm}"/>
    <sequenceFlow id="sid-d37f31eb-c958-4c5e-a834-3c48191d1091" sourceRef="sid-76b385e0-c375-40af-afbe-9623fe40ee7f" targetRef="sid-4a6bd0e8-285a-4770-b49d-5fa2f8dc698b"/>
    <endEvent id="sid-9e1a9189-9194-4a79-86ba-8dcbb2280e31"/>
    <sequenceFlow id="sid-b945400f-4bae-4f2e-b6e1-0d2083d4b028" sourceRef="sid-4a6bd0e8-285a-4770-b49d-5fa2f8dc698b" targetRef="sid-9e1a9189-9194-4a79-86ba-8dcbb2280e31"/>
  </process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_leave">
    <bpmndi:BPMNPlane bpmnElement="leave" id="BPMNPlane_leave">
      <bpmndi:BPMNShape id="shape-eaad1e5b-25df-445e-a846-7ed05e474f7e" bpmnElement="sid-4bb1b894-4189-4443-9d51-08408088e392">
        <omgdc:Bounds x="-225.0" y="-60.0" width="30.0" height="30.0"/>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="shape-990f85eb-2522-47cf-963d-0f16efbe9011" bpmnElement="sid-76b385e0-c375-40af-afbe-9623fe40ee7f">
        <omgdc:Bounds x="-130.0" y="-85.0" width="100.0" height="80.0"/>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge id="edge-b4d997db-6421-434c-b10f-285b7f28fc26" bpmnElement="sid-fbfc3fc7-99c7-46fd-9825-1f5d3fa6e82a">
        <omgdi:waypoint x="-195.0" y="-45.0"/>
        <omgdi:waypoint x="-130.0" y="-45.0"/>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNShape id="shape-b3139f61-0389-4cd6-ba9a-da6f41b22e9c" bpmnElement="sid-4a6bd0e8-285a-4770-b49d-5fa2f8dc698b">
        <omgdc:Bounds x="40.0" y="-85.0" width="100.0" height="80.0"/>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge id="edge-2676f501-c646-4be0-9f69-325b55e2384e" bpmnElement="sid-d37f31eb-c958-4c5e-a834-3c48191d1091">
        <omgdi:waypoint x="-30.0" y="-45.0"/>
        <omgdi:waypoint x="40.0" y="-45.0"/>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNShape id="shape-55c9ee0f-8507-449d-abf2-459285170784" bpmnElement="sid-9e1a9189-9194-4a79-86ba-8dcbb2280e31">
        <omgdc:Bounds x="195.0" y="-60.0" width="30.0" height="30.0"/>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge id="edge-ca8ae4f1-3bfd-4011-83e0-f864a8799213" bpmnElement="sid-b945400f-4bae-4f2e-b6e1-0d2083d4b028">
        <omgdi:waypoint x="140.0" y="-45.0"/>
        <omgdi:waypoint x="195.0" y="-45.0"/>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</definitions>

3.4.流程部署

3.4.1.自动部署

当 check-process-definitions：true 配置true时则为自动部署，需要把流程文件放到/processes/文件夹下。

3.4.2.手动部署
@Test
public void deployment(){
    Deployment deployment = repositoryService.createDeployment()
            .name("请假流程")
            .addClasspathResource("processes/leave.bpmn20.xml")
            .deploy();
    System.out.println("流程ID："+deployment.getId());
    System.out.println("流程名称："+deployment.getName());
}

日志打印输出

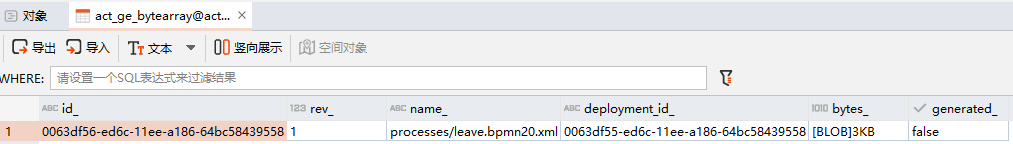

查看数据库表act_ge_bytearray中会增加一条数据，对应的就是刚刚新增的流程。

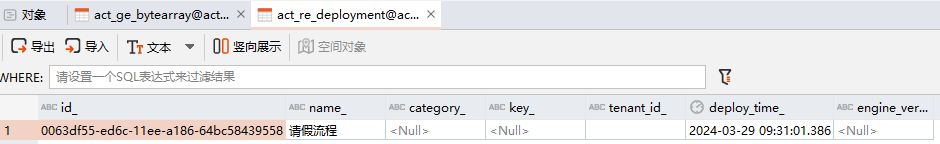

查看act_re_deployment

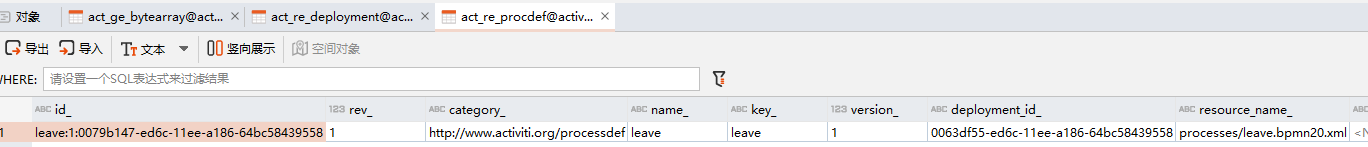

查看act_re_procdef


3.5.开启流程

@Test
public void startProcess(){
    String processDefinitionKey = "leave";
    String businessKey = "001";
    Map<String,Object> map = new HashMap<>();
    map.put("bm","张三");
    ProcessInstance leave = runtimeService.startProcessInstanceByKey(processDefinitionKey,businessKey, map);
    System.out.println("流程id:"+leave.getProcessDefinitionId());
    System.out.println("流程实例id:"+leave.getId());
    System.out.println("当前活动id:"+leave.getActivityId());
}

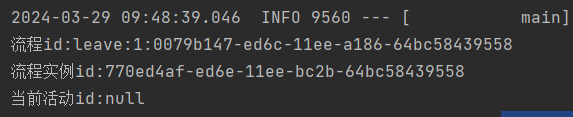

日志打印

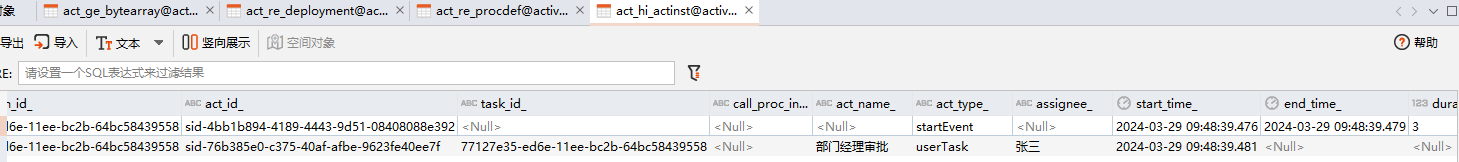

因为是刚开始流程，所以没有人需要处理，当前活动id为null。这时查看act_hi_actinst就可以看到下一个需要处理的人。


3.6.查询任务

@Test
public void findTask(){
    List<Task> taskList = taskService.createTaskQuery()
            //流程实例key
            .processDefinitionKey("leave")
            //任务负责人
            .taskAssignee("张三")
            .list();
    for (Task task : taskList) {
        System.out.println("任务id:"+task.getId());
        System.out.println("任务名称:"+task.getName());
        System.out.println("任务负责人:"+task.getAssignee());
        System.out.println("流程定义id:"+task.getProcessDefinitionId());
        System.out.println("流程实例id:"+task.getProcessInstanceId());
        System.out.println("任务创建时间:"+task.getCreateTime());
    }
}

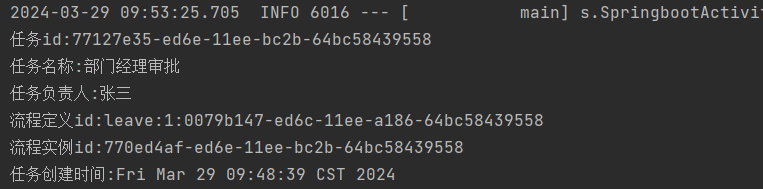

查询的数据来自表act_ru_task，需要注意的是act_ru_task 表中的数据只有需要处理的任务，一但任务完成，则会删除已完成任务的数据。


3.7.处理任务

@Test
public void dealTask(){
    Map<String,Object> map = new HashMap<>();
    map.put("gm","李四");
    Task task = taskService.createTaskQuery()
            // 流程id
            .processDefinitionKey("leave")
            // 处理人
            .taskAssignee("张三")
            .singleResult();
    taskService.complete(task.getId(),map);
    System.out.println("处理任务id:"+task.getId());
}

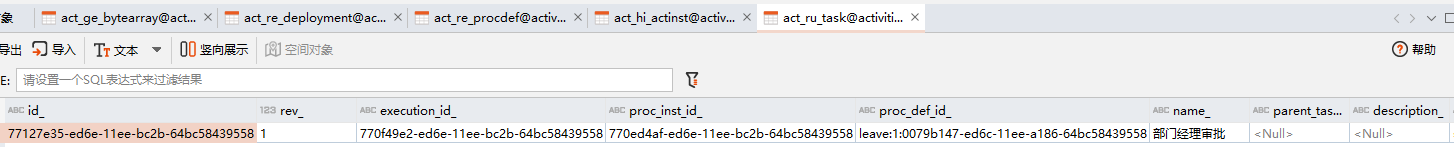

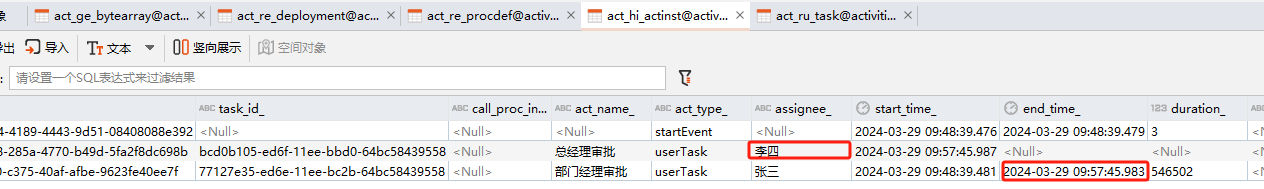

act_hi_actinst表中，处理时间已填充，并且添加了一下个处理人

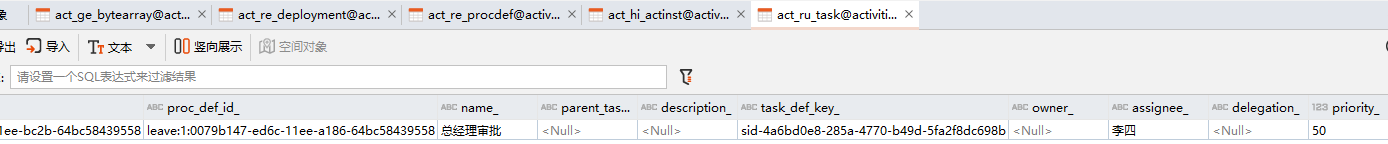

act_ru_task表，zhangsan的数据不再了，新增了李四的数据


3.8.完成任务

任务处理只需重复执行上述方法即可，只是更改了任务的处理人，直至任务结束。

@Test
public void dealTask2() {
    Task task = taskService.createTaskQuery()
            // 流程id
            .processDefinitionKey("leave")
            // 处理人
            .taskAssignee("李四")
            .singleResult();
    taskService.complete(task.getId());
    System.out.println("处理任务id:"+task.getId());
}

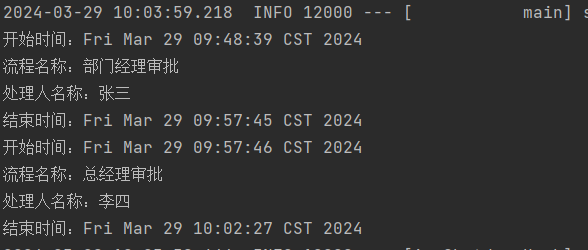

3.9.获取流程处理历史

@Test
public void getHistoryList() {
    List<HistoricTaskInstance> list = historyService.createHistoricTaskInstanceQuery()
            .processDefinitionId("leave:1:0079b147-ed6c-11ee-a186-64bc58439558")
            .list();
    for (HistoricTaskInstance historicTaskInstance : list) {
        System.out.println("开始时间：" + historicTaskInstance.getStartTime());
        System.out.println("流程名称：" + historicTaskInstance.getName());
        System.out.println("处理人名称：" + historicTaskInstance.getAssignee());
        System.out.println("结束时间：" + historicTaskInstance.getEndTime());
    }
}
